この記事の結論（先に要点だけ）

筆者は自宅の分電盤に、パナソニックの盤用避雷器「BQX81」を取り付けました。落雷の多い地域に住んでいるためです。
BQX81は電源線・アース線から侵入する雷サージ（誘導雷）から家電を守る装置。コンパクト21（単相3線式）の分電盤に後付けできます。
ただしアンテナや電話線から入る雷は守れないので、筆者はアンテナ側にも別の避雷器（同軸避雷器）を入れました。
分電盤内の作業は電気工事士の資格が必須です。一般の方は絶対にDIYせず、電気工事店に依頼してください。

夏になると毎年こわいのが落雷です。筆者（でんきや慎ちゃん）が住む地域は雷がとても多く、近所で停電や家電の故障が起きることもあります。雷でテレビやエアコン、パソコンが一発で壊れた——そんな話は珍しくありません。

そこで現役の電気屋として、自宅の分電盤にパナソニックの盤用避雷器「BQX81」を取り付けました。この記事では、実際に取り付けた写真とともに、BQX81がどんな装置で・何を守れて・何を守れないのかを、できるだけやさしく解説します。あわせて、アンテナ側の雷対策についても触れます。

パナソニック「BQX81」とは？分電盤に付ける雷ガード
取り付けられる条件（コンパクト21・単相3線式）
BQX81が「守れるもの」「守れないもの」
だからアンテナ側にも避雷器（同軸避雷器）を入れた
気になる費用は？
よくある質問（FAQ）
まとめ：雷対策は「電源」と「アンテナ」の両方で
1. あわせて読みたい
2. この記事についてのご質問・お問い合わせ

パナソニック「BQX81」とは？分電盤に付ける雷ガード

BQX81は、パナソニックの「盤用避雷器」という製品です。住宅の分電盤（ブレーカーが並んでいる箱）の中に取り付け、電線をつたって入ってくる雷サージ（誘導雷）を地面に逃がして、家じゅうの家電を守ります。

「誘導雷」とは、近くに落ちた雷の影響で電線やアース線に瞬間的に高い電圧が乗る現象のこと。直接落ちなくても、この誘導雷でパソコンやテレビ、給湯器の基板などが壊れることがあります。BQX81は、その高電圧を逃がす“安全弁”の役割をします。

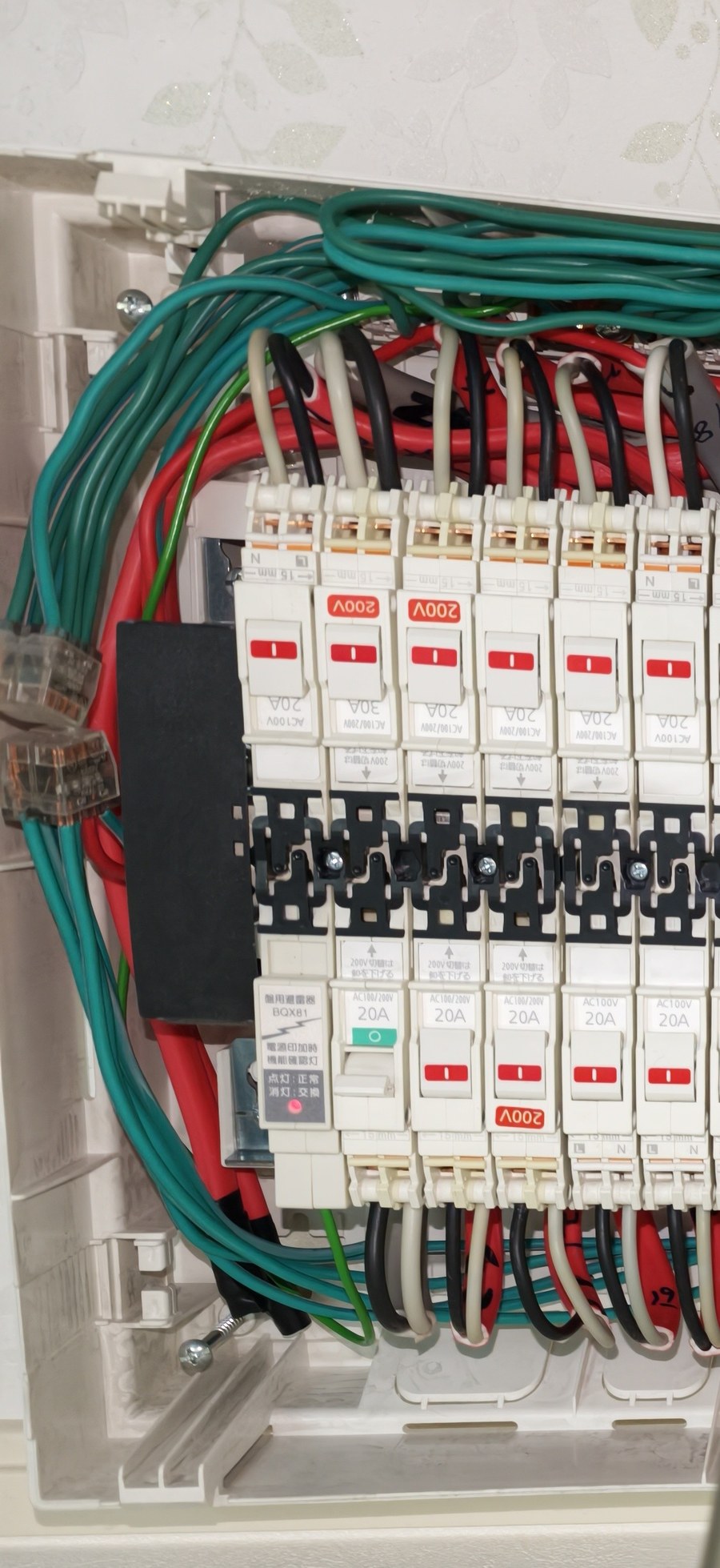

パナソニックコンパクト21の分電盤に取り付けた盤用避雷器BQX81 — 自宅の分電盤に取り付けたBQX81（左の黒い装置）。コンパクト21・単相3線式の分岐スペースに設置。

写真の左にある黒い装置がBQX81です。本体に動作確認灯が付いていて、ランプが点いていれば正常、消えていたら寿命（交換時期）というしくみ。雷サージを何度も受けると少しずつ消耗するので、ときどき確認灯をチェックすればよく、メンテナンスも簡単です。

取り付けられる条件（コンパクト21・単相3線式）

BQX81はどの分電盤にも付くわけではありません。パナソニックの案内では、次の条件を満たす必要があります。

パナソニックの住宅分電盤「コンパクト21」であること
単相3線式で、主幹（メインのブレーカー）が漏電ブレーカーであること
分岐回路のスペースが1つ空いていること

他社メーカーの分電盤や、黒い旧型の安全ブレーカー式の盤には付けられません。なお、安全ブレーカー式の分電盤の場合は型番が変わり、単相2線式はBQX8200、単相3線式はBQX8311が用意されています。自宅の分電盤がどれに当たるかは、盤のフタ裏の型番でパナソニックの検索ツールから確認できます。

BQX81が「守れるもの」「守れないもの」

◎ 守れる

電源線（コンセント側）から入る雷サージ
アース線から入る雷サージ
＝誘導雷による家じゅうの家電への被害を軽減

× 守れない

建物への直撃雷
アンテナ（同軸ケーブル）から入る雷
電話線・LANから入る雷

ここが大事なポイントです。BQX81は電源とアースの経路しか守りません。テレビのアンテナ線や電話線から入る雷には無力です。実際、屋外のアンテナは雷の影響をとても受けやすく、「アンテナ→テレビ」の経路で機器が壊れるケースは多いのです。

だからアンテナ側にも避雷器（同軸避雷器）を入れた

そこで筆者は、分電盤のBQX81に加えて、アンテナの同軸ケーブルにも「同軸避雷器（サージプロテクタ）」を入れました。これはアンテナの配線の途中に挟む小さな部品で、ふだんは電波をそのまま通し、雷のような高い電圧が来たときだけ電気をアースに逃がします。ふだんの受信には影響しません。

同軸避雷器を使うときの注意

同軸避雷器は必ずアース（接地）につないで使うのが大前提です。アースしないと雷を逃がせず意味がありません。また4K8K放送を見る場合は3224MHz対応の製品を選びます。これも直撃雷は防げない点はBQX81と同じです。

気になる費用は？

BQX81本体は、筆者が購入した当時でAmazonで約4,000円でした（時期や販売店で変動します）。部品代としては手頃で、雷で高価な家電が壊れるリスクを考えれば、安心料として十分に元が取れると感じています。アンテナ用の同軸避雷器も数百円〜数千円で購入できます。

記事で紹介した部品

Amazonで「BQX81 盤用避雷器」を見る Amazonで「アンテナ用同軸避雷器」を見る

⚠ 取り付けは電気工事士の資格が必要です

分電盤の中の配線作業は、第二種電気工事士などの資格がないと法律でできません（電気工事士法）。通電したまま触れば感電の危険があり、施工不良は火災にもつながります。筆者は有資格者なので自分で取り付けましたが、一般の方は絶対にDIYせず、必ず電気工事店に依頼してください。部品を買っておいて取り付けだけ頼むこともできます。
